Описание

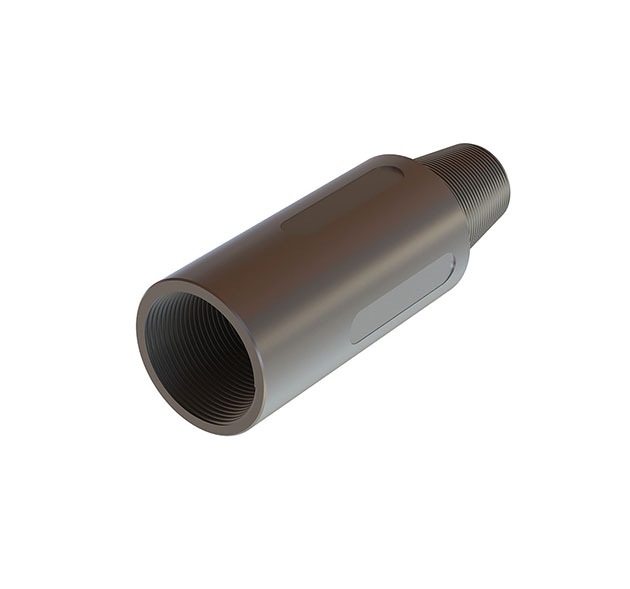

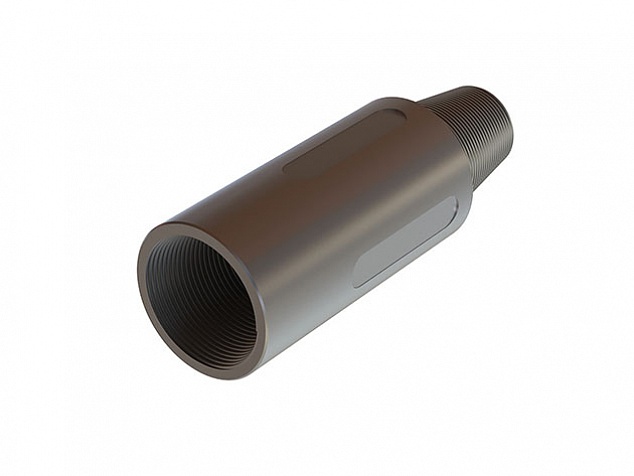

Модуль осевой нагрузки устанавливается между телесистемой и забойным двигателем и измеряет осевую нагрузку на двигатель,
крутящий момент и затрубное давление.
Данные передаются на телесистему и далее на поверхность, а также записываются в память.
Технические характеристики
| Параметры | Значения |
|---|---|
|
Диапазон измерений: - осевая нагрузка - давление в скважинном пространстве - крутящий момент |
-400...400 кН 0...60 МПа 0...40 кНм |
| Максимальная рабочая температура | 120 °С |
| Максимальное гидростатическое давление | 60 МПа |
| Тип присоединительных замковых резьб | З-133, З-147 |
| Диаметр | 178 мм |
| Длина | 530 мм |
Работает совместно с телесистемой типа ЗТК-42ЭМ. Могут быть по заказу подключены к любой другой телесистеме.
